TCP/IP

✅ 아래 내용들에 대해서 알아보자

- TCP란
- TCP 프로토콜의 작동 흐름
- IP란
- IP 프로토콜의 특징 및 한계



TCP

 TCP(Transmission Control Protocol)는 OSI 7 Layer의 4 계층(TransPort)에 있는 핵심 Protocol 중 하나로 TCP/IP라는 명칭으로 널리 불리고 데이터 전송에 대한 역할을 담당한다. TCP는 근거리 통신망이나 인트라넷, 인터넷에 연결된 컴퓨터에서 실행되는 프로그램 간에 통신을 안정적으로, 순서대로, 에러 없이 교환할 수 있게 한다.



TCP는 웹에서 서버에 연결 할 때 사용되며, 이메일 전송이나 파일 전송에도 사용된다.





TCP 프로토콜 특징

• 가상회선 방식(TCP 3 way handshake)으로 패킷을 교환
• 데이터의 전송/제어 기능을 통해서, 데이터 전송의 신뢰성을 보장한다.
• 프로토콜 스펙 중 체크섬 필드를 통해 패킷 손실 여부를 판단한다.
• point to point 연결 방식으로 전이중/양뱡향에서 데이터 전송이 가능하다.
• 재전송/시간제한 기법/순서번호(syn)와 확인번호(ack)를 사용하여 패킷의 흐름/혼잡/순서 등을 제어한다.





TCP 프로토콜 작동 흐름

 TCP 프로토콜의 작동은 크게 3 가지의 흐름으로 구분한다.(1. 연결 생성 -> 2. 자료 전송 -> 3. 연결 종료)

신뢰성 있는 연결이 생성되어야 하며, 그 후 자료를 전송하고, 연결이 종료되면 커넥션 해제 후 할당된 자원을 반납한다.



신뢰성 있는 연결을 하기 위해 TCP는 3 Way Handshake 과정을 진행하게 된다. 3 Way Handshake에 대해서 알아보자.



TCP 3 Way Handshake

TCP HandShake 과정

1. Client는 Server와 통신하기 위해 SYN 메시지를 보낸다. 이 메시지에 클라이언트가 임의로 설정한 값을 시퀀스 번호(seq)로 설정해서 보내진다.(오른쪽 그림에서는 x 값)



2. 서버는 클라이언트에게 SYN-ACK 메시지로 응답한다.

이때 메시지에 시퀀스 번호(seq)는 서버가 임의로 설정한 값(y), 응답 번호(ack)는 클라이언트가 보낸 시퀀스 번호에 1을 더해서 응답하게 된다.(x+1)



3. 클라이언트는 서버에게 ACK 메시지를 보내 응답을 한다.

이때 메시지에 포함된 응답번호(ack)는 서버가 보낸 시퀀스번호에 1을 더해서 (y+1) 보내고, 시퀀스 번호(seq)는 서버가 보낸 ack 번호를 그대로 같이 보내게 된다.



이러한 연결 과정을 통해 신뢰성 있는 연결을 맺은 뒤 데이터를 전송하게 된다.

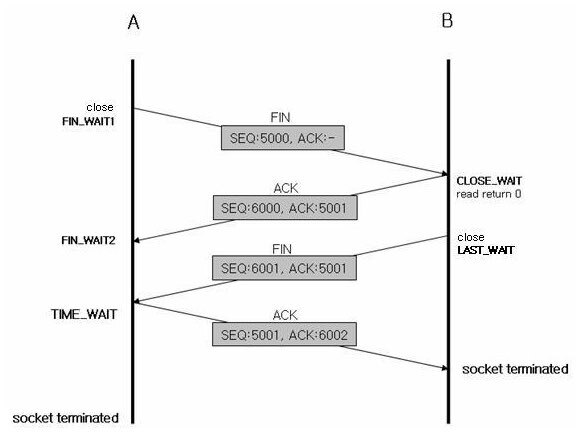

TCP 4 Way Handshake

 TCP는 연결(Connection)을 종료하기 위해 4 Way Handshake 과정을 진행하게 된다.



1. 클라이언트에서 서버와의 연결 종료를 위해 서버에 FIN 패킷을 보내고 FIN_WAIT1 상태가 된다. 이때 seq 번호를 같이 보낸다

(반대로 서버에서 먼저 끊을 수 도 있음)



2. 서버는 클라이언트로부터 FIN을 받고 응답 패킷 ACK을 보낸다. 상태는 CLOSE_WAIT가 된다. 이때 ack는 이전의 seq+1을 하여 보낸다.



3. 서버가 통신이 끝나면, 연결을 종료할 준비가 되면 클라이언트에게 FIN 패킷을 보내고 LAST_WAIT 상태가 된다.



4. 클라이언트는 확인 패킷 ACK를 보내고 TIME_WAIT 상태가 되고 마지막으로 Socket terminated가 되고 연결이 끊기게 된다.







상태	설명
FIN_WAIT1	Close를 호출한 측의 소켓이 진입하는 상태, FIN 보냄
CLOSE_WAIT	Close를 받으면 CLOSE_WAIT 상태로 진입함, Ack 보냄
FIN_WAIT2	Ack 신호를 받은 소켓은  FIN_WAIT1 > FIN_WAIT2로 상태 변경됨
LAST_WAIT	Close 호출 후 진입하는 상태, FIN 보냄
TIME_WAIT	Close를 받으면 진입하는 상태, ACK 보냄
CLOSED	연결 종료 상태

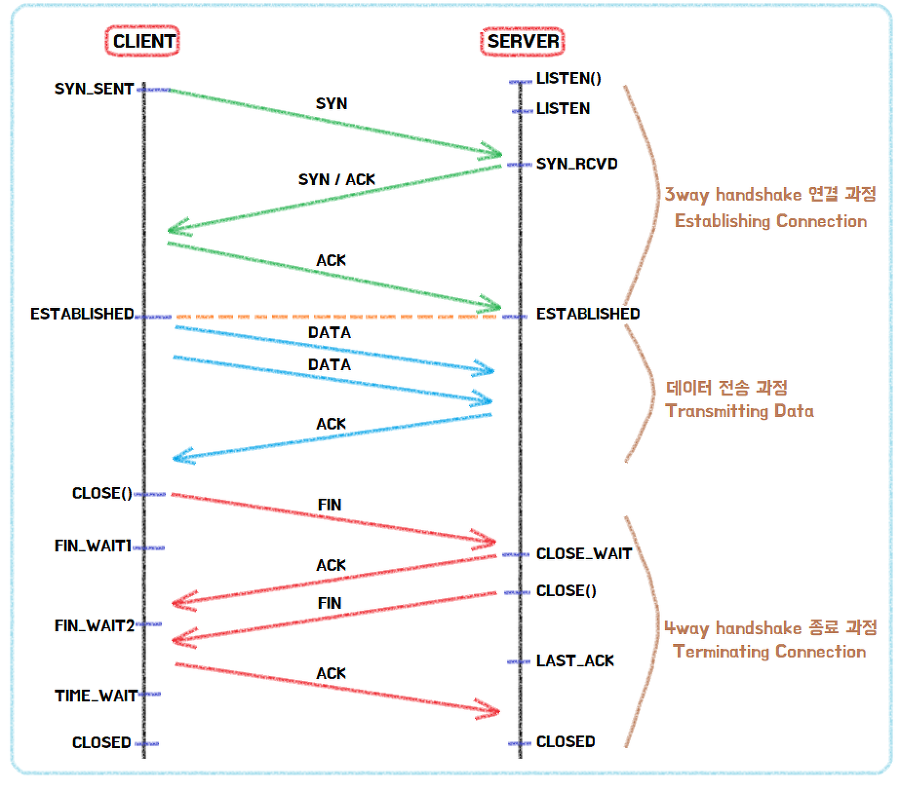

TCP 연결 - 종료 전체 과정





IP

 IP(Internet Protocol)는 송신/수신 호스트가 서로 패킷(데이터, 정보)를 교환하기 위해 사용하는 OSI 7 Layer의 3 계층(Internet)의 프로토콜 중 하나이다. IP는 패킷 혹은 데이터그램이라고 하는 덩어리로 나뉘어 전송한다.



IP를 통한 데이터 전송 방식





IPv4 주소의 체계

 32bit로 구성되어 있으며, 논리적인 주소 체계이다.





IP 프로토콜 특징 및 한계

•  비신뢰성/비연결성을 가진다. IP는 흐름에 관여하지 않기 때문에 보낸 정보가 제대로 갔는지 보장하지 않는다.(중간에 패킷이 사라지면? 혹은 패킷이 순서대로 안 오면?)  -> 그래서 IP 프로토콜은 상위 4 계층의 TCP 프로토콜과 같이 쓰이게 된다!
• IP는 A/B/C 클래스로 나뉘어 관리된다.
• IPv4사용 중 주소 부족으로 인해 IPv6로 관리되고 있다



---
