전력 반도체

일반적인 반도체(메모리, CPU)가 정보를 저장하고 연산(Data Processing)한다면, 전력반도체(Power Semiconductor)는 전기를 컴퓨터의 뇌(연산)에 쓰는 게 아니라, 전력을 조절(변환, 제어, 분배)하는 데 최적화된 반도체들을 말합니다.



즉, 전력반도체는 전기 에너지를 시스템이 필요로 하는 형태(전압, 전류, 주파수 등)로 변환하는 스위치이자 조절기입니다.

• AC/DC 변환 (Rectification): 교류를 직류로 변환.
• DC/AC 변환 (Inversion): 직류를 교류로 변환 (전기차 모터 구동의 핵심).
• Voltage Scaling: 고전압을 저전압으로, 또는 그 반대로 변환.

전력반도체의 핵심은 얼마나 높은 전압을 견디는가(내압), 전력 변환 시 열이 얼마나 덜 나는가(효율)가 중요합니다.

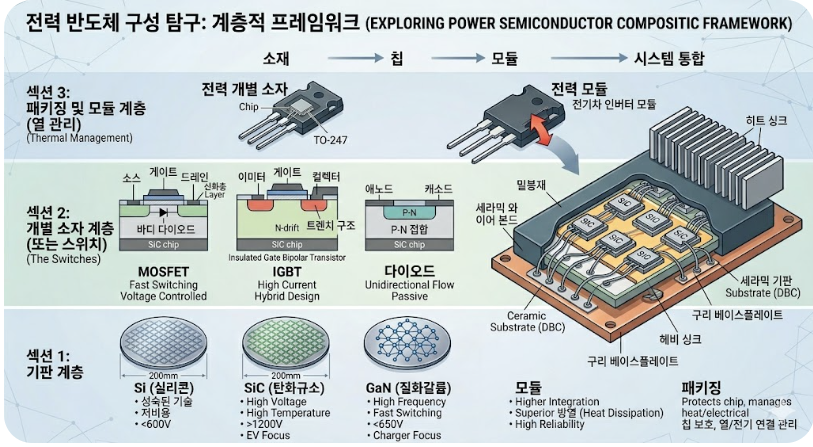

전력반도체는 크게 소재 및 웨이퍼(Discrete), IC(통합회로), 패키지 및 모듈로 나뉩니다.



1. 개별 소자 (Discrete)

시스템 설계 시 전압과 전류량에 따라 선택하는 소자가 달라집니다.

1. Power MOSFET
   • 특징: 스위칭 속도가 매우 빠름.
   • 영역: 저전압(200V 이하), 소형 가전, 스마트폰.
2. IGBT (Insulated Gate Bipolar Transistor)
   • 특징: MOSFET의 빠른 속도와 BJT의 고전압 특성을 결합.
   • 영역: 중고전압(600V~수 kV), 전기차, 기차, 산업용 모터.
3. 다이오드(Diode): 전류를 한 방향으로만 흐르게 하여 역류를 방지합니다.
4. 사이리스트(Thyristor): 초고압 송전 등 대규모 전력 제어에 사용됩니다.


소자명	엔지니어링 핵심	특징
Power MOSFET	High Frequency.스위칭 손실이 적어 고주파수 구동 가능	전압이 높아지면 저항(RDS(on))이 급격히 증가하여 효율이 크게 저하됨.(저전압 전용)
IGBT	High Voltage.전류 밀도가 높아 고전압에서도 저항이 작음	스위칭 속도가 느려 'Tail Current' 발생.열 관리가 까다로움
Power Module	Thermal Management.방열과 절연 기술이 핵심	소자 설계 능력보다 패키징 공정 기술을 가진 회사가 승자
Diode	Passive Switching.제어 신호 없이 물리적으로 전류 흐름 결정	최근 SiC 다이오드로 교체되며 효율 극대화 추세
Thyristor	Robustness.현존 소자 중 가장 큰 전력을 견딤	한번 켜지면 끄기 어려움(제어 난이도).송전망(HVDC) 등 인프라용







2. 차세대 소재: WBG (Wide Bandgap) 반도체

모든 전력반도체의 시작점이며, 어떤 소재의 웨이퍼를 쓰느냐에 따라 한계치가 결정됩니다. 기존 실리콘(Si)의 물리적 한계를 뛰어넘는 소재들이 나오게 되었고, 현재 전력반도체 시장의 최대 화두이자 투자 포인트이다.



1. SiC (Silicon Carbide, 탄화규소)

• 물성: 강도와 열전도율이 높고, 고전압에 강함.(*열전도율은 물질이 열을 얼마나 잘 전달하는지를 나타내는 고유한 물리적 성질)
• 장점: 시스템 크기를 1/10로 줄일 수 있고, 전기차 주행거리를 5~10% 늘림.
• 핵심: 테슬라가 모델 3에 최초 적용하면서 시장이 폭발함.

2. GaN (Gallium Nitride, 질화갈륨)

• 물성: 전자 이동 속도가 매우 빠름.
• 장점: 초고속 스위칭이 가능하여 충전기 크기를 획기적으로 줄임.
• 핵심: 초급속 충전기, 5G 통신 장비, 라이다(LiDAR)

구분	기존 실리콘 (Si)	탄화규소 (SiC)	질화갈륨 (GaN)
밴드갭 (eV)	1.12 (좁음)	3.26 (약 3배 넓음)	3.40 (3배 이상 넓음)
절연 파괴 전계 (MV/cm)	0.3 (고전압에 쉽게 파괴)	3.0 (고전압에 매우 강함)	3.5 (고전압에 최강)
전자 이동도 (cm²/Vs)	1,500 (보통)	950 (소폭 낮음)	2,000 (매우 빠름)
열전도율 (W/m·K)	1.5 (보통)	4.9 (열 방출 탁월)	1.3 (보통)
Si 대비 개선점	기준점	고온·초고전압 전력 손실 감소	초고속 스위칭 및 부품 소형화
주요 전압 대역	600V 이하 저전압 중심	1,200V ~ 3,300V+ 초고전압	650V 이하 중고전압 (스택 시 800V+)
최대 주파수	수십 ~ 수백 kHz (느림)	~1 MHz (보통)	~10 MHz+ (압도적 초고속)
핵심 적용 분야	가전제품, 일반 PC, 메모리	전기차 인버터, 철도, 태양광 발전	AI 서버 PDB, 고속 충전기, 고주파 통신
단점 및 한계	효율 저하, 대형 냉각 장치 필요	칩이 단단해 가공 및 양산 난이도 높음	가로형(Lateral) 구조로 대전류 수용 한계

Sic는  '와이드 밴드갭(WBG)' 소재이고 800V 이상의 고전압에도 끄덕없다.

• 밴드갭은 전자가 흐르지 못하게 막는 '담벼락' 높이
• 담벼락이 낮으면(Si) 뜨거워질 때 전자가 담을 넘어버려 통제가 안 됩니다(오작동).
• WBG(SiC, GaN)는 담벼락이 높아서, 뜨거운 환경이나 엄청난 고전압에서도 전기를 확실하게 차단하고 제어할 수 있습니다. 전력 손실을 5~10% 이상 줄여준다.

GaN 소자(GaN-on-Si)는 전류가 칩 표면을 따라 가로로 흐릅니다. 전압이 높아질수록 소자의 크기가 기하급수적으로 커져야 하므로, 보통 650V 이하의 영역(충전기, 데이터 센터 PSU, 가전)에서 최고의 가성비와 효율을 낸다.

전압 대역	주력 소자	대표적인 응용 분야
~200V	Si (Silicon)	저가형 가전, 모바일 기기
200V ~ 650V	GaN (질화갈륨)	AI 데이터 센터 PSU, 고속 충전기, 서버 전원
650V ~ 1200V+	SiC (탄화규소)	800V 전기차 인버터, 태양광 인버터, 중장비
3300V+	IGBT / SiC	고속열차(KTX), 송전망 (그리드)씀하신 대로 GaN이 SiC를 제치고 고전압 왕좌를 차지하게 됩니다.



GaN이 eV가 더 넓은데 왜 SiC보다 고전압에  못 버틸까?

1. 이론적으로 밴드갭(eV)이 넓으면 전압을 버티는 힘인 '절연 파괴 전계(Critical Electric Field)'도 함께 커지면서 전압에 더 잘버텨야하는데 실제 부품으로 만들었을 떄 웨이퍼 기판의 한계로인한 이유이다.
   • SiC: 기술이 발전하여 순도 100%에 가까운 '진짜 SiC 웨이퍼' 위에 회로를 그립니다. 제 실력을 100% 발휘합니다.
   • GaN: 안타깝게도 순수한 '진짜 GaN 웨이퍼'는 제조 단가가 너무 비싸서 아무도 쓰지 못합니다. 대신 가격이 저렴한 실리콘(Si) 웨이퍼 위에 GaN을 얇게 떡칠(증착)해서 씁니다. 이를 GaN-on-Si라고 부릅니다.
   • 불협화음과 균열: 기반이 되는 실리콘과 위의 GaN은 원자 간격이 서로 달라, 겹쳐놓으면 내부에 수많은 미세한 결함(Dislocation)과 스트레스가 발생합니다. 높은 전압을 걸면 이 결함 부위로 전기가 새어 나가면서 이론적 한계치(3.4eV)보다 훨씬 낮은 전압에서 칩이 파괴됩니다.
2. 비싼 가격 때문에 아래에 실리콘을 깔고 가로로 얇게 눕혀서 만들기 때문에 실제 제품은 SiC보다 고전압을 버티지 못하는 것
3. 최근에는 실리콘 대신 SiC 기판 위에 GaN을 올리는 GaN-on-SiC나, SiC처럼 세로로 전기를 흘리는 수직형(Vertical) GaN 기술이 연구 중입니다. 이 기술들이 상용화되면 말씀하신 대로 GaN이 SiC를 제치고 고전압 소재로 많이 쓰이게 될것이다.
   • SiC (세로형 구조): 칩의 하늘(탑)에서 땅(바닥) 방향으로 전기를 수직으로 보냅니다. 전압을 높이고 싶으면 칩의 두께를 아래로 두껍게 만들기만 하면 되므로 1,200V, 3,300V 이상의 초고전압을 아주 쉽게 버팁니다.
   • GaN (가로형 구조): 칩의 왼쪽에서 오른쪽으로 전기를 가로질러 보냅니다. 고전압을 버티려면 가로 길이를 무작정 늘려야 하는데, 이 경우 칩 면적이 너무 커져 가격이 폭발하고 효율이 떨어집니다. 이 구조적 한계 때문에 단일 소자로는 대개 650V 수준에서 타협을 보게 됩니다.







3. 패키지 및 모듈 (Packaging & Module Layer)

개별 칩을 실제 가전이나 자동차에 꽂을 수 있는 형태로 보호하고 조립한 단계입니다. 전력반도체는 일반 칩보다 열 관리(Thermal Management)가 훨씬 중요하기 때문에 이 층위의 기술력이 핵심 경쟁력입니다.

• Power Discrete: 칩 하나를 단독으로 패키징한 것. (예: 스마트폰 충전기 내부)
• Power Module: 여러 개의 IGBT나 MOSFET 칩을 하나의 기판 위에 올리고, 구리 베이스판과 절연체(Ceramic Substrate)를 붙여 방열 성능을 극대화한 것. (예: 전기차 인버터)
• IPM (Intelligent Power Module): 모듈 안에 이들을 제어하는 구동 회로(Driver IC)와 보호 회로까지 한꺼번에 집어넣은 지능형 모듈.





전력 반도체 활용 분야

1. 전기차 (EV) 및 충전 인프라

전력반도체가 가장 많이, 그리고 비싸게 쓰이는 분야입니다.

• 인버터: 배터리의 직류(DC) 전기를 모터 구동을 위한 교류(AC)로 바꿉니다. (SiC 반도체가 주로 쓰임)
• 온보드 차저(OBC): 외부 충전기의 전기를 배터리에 맞게 변환합니다.
• 초급속 충전기: 고압의 전력을 차량 배터리에 빠르게 꽂아주기 위한 전력 제어를 담당합니다.

2. AI 데이터센터 및 IT 기기

서버의 전력 효율이 곧 수익성인 분야입니다.

• PSU(전원공급장치): 220V 교류를 CPU/GPU가 쓰는 아주 낮은 전압의 직류로 바꿉니다. (나비타스의 GaN 칩이 활약하는 곳)
• UPS(무정전 전원장치): 정전 시 배터리 전력으로 즉시 전환해 서버 다운을 막습니다.
• VRM(전압 조정 모듈) : 데이터 센터 메인보드에 흐르는 48V 전압을 GPU나 CPU가 실제 계산에 사용하는 1V 미만의 초저전압으로 깎아주는 장치입니다.

3. 신재생 에너지 (태양광·풍력)

자연에서 얻은 불안정한 전기를 우리가 쓸 수 있게 다듬습니다.

• 태양광 인버터: 패널에서 생성된 직류를 가정용 교류로 변환합니다.
• ESS(에너지 저장 장치): 남는 전기를 배터리에 저장하거나 다시 꺼낼 때 전력 흐름을 제어합니다.

4. 차세대 전력망 (SST 및 스마트 그리드).

• 반도체 변압기(SST): 기존의 무거운 철심 변압기 대신 전력반도체 스위칭을 통해 전압을 자유자재로 바꿉니다.
• 송배전 시스템: 장거리 송전 시 전력 손실을 줄이기 위해 전압을 조절합니다.

5. 가전 및 산업용 모터

• 인버터 가전: 에어컨, 세탁기 모터의 속도를 미세하게 조절해 에너지를 절감합니다.
• 로봇 및 공장 자동화: 정밀한 모터 제어가 필요한 산업용 로봇의 관절 부위에 들어갑니다.





데이터 센터 내 "SiC vs GaN"

엔비디아의 카이버 렉 800 VDC 아키텍처에서 전력 효율을 97% 이상 끌어올리기 위해 데이터 센터에 전기가 들어와서 AI 칩(GPU)에 도달하기까지의 과정에서 전압이 단계별로 낮아지는데, 이때 소재가 교체됩니다.

1. 입구 단계 (고전압/대용량): SiC 주역
   • UPS(무정전 전원 장치): 발전소나 계통에서 들어오는 수백~수천 볼트의 고전압을 다룹니다.
   • 메인 인버터: 대용량 전력을 변환하고 배터리 백업 시스템을 관리할 때는 고전압에 강하고 열전도가 좋은 SiC가 효율적입니다.
2. 중간 단계 (서버 랙 입구): SiC와 GaN의 교차점
   • PSU (Power Supply Unit): 데이터 센터의 48V 전원을 만드는 단계입니다. 최근에는 효율을 극대화하기 위해 이 부분부터 GaN이 SiC를 대체하거나 함께 쓰이기 시작했습니다.
3. 최종 단계 (칩 바로 옆): GaN 주역
   • VRM (Voltage Regulator Module): 48V를 1V 미만으로 쪼개서 GPU에 직접 공급합니다.
   • 이 단계에서는 전압은 낮지만 엄청나게 빠른 속도로 전기를 줬다 끊었다(스위칭) 해야 합니다. 여기서 속도가 가장 빠른 GaN이 압도적인 효율을 보여줍니다.

2. 왜 둘 다 쓰나? (상호보완적 관계)

• SiC를 쓰는 이유 (Reliability): "터지면 안 된다." 고전압에서 버티는 맷집이 좋고, 열을 밖으로 빼내는 능력이 탁월해 대형 인프라의 안정성을 책임집니다.
• GaN을 쓰는 이유 (Efficiency & Size): "작고 빨라야 한다." 스위칭 손실이 SiC보다도 적어 전력 장치의 크기를 1/3 수준으로 줄일 수 있습니다. 서버 랙의 공간이 곧 돈(GPU를 하나라도 더 넣어야 함)인 AI 데이터 센터에서 핵심 경쟁력입니다.



3. "누가 더 많이 쓰일까?"

• 단기적 관점: 현재 AI 데이터 센터 붐으로 인해 GaN 관련 기업(내비타스, 인피니언, MPWR 등)의 성장이 가파릅니다. GPU 바로 옆까지 파고들 수 있기 때문입니다.
• 중장기적 관점: 전기차 시장이 다시 살아나고 데이터 센터의 전력 규모 자체가 거대해지면, 인프라의 근간을 이루는 SiC 소재와 웨이퍼 기업(울프스피드, ST마이크로 등)의 가치는 여전히 높을 것입니다.





시장 규모

반도체 시장은 AI 슈퍼사이클과 데이터 센터 투자 폭증으로 인해 약 9,750 ~ 1조 달러 규모로 측정된다. 그중 전력 반도체는 전체 반도체 시장에서 약 8~9% 비중을 차지하고 있으며 약 560억~600억 달러로 추정된다(약 80조 원, CBI 조사 기준)



• 2024년 시장 규모: 537억 9,000만 달러
• 2033년 예상 규모: 905억 5,000만 달러
• 예측 기간 연평균 성장률(CAGR): 5.3%





전력 반도체는 엔비디아의 AI 칩처럼 '칩 하나로 수천만 원'을 버는 시장이 아니라, '수백 원~수십만 원짜리 칩을 수억 개씩 파는' 박리다매형 시장에 가깝다. 전기차 1대에 들어가는 수량이 1000개 이상이다.



단가가 낮아도 제조원가가 낮으니 마진율 30~40%의 알짜배기 수익을 창출해 내는 산업이다.









AI 데이터센터  SiC / GaN 글로벌 핵심 기업 순위

1	Infineon Technologies	AI 서버용 초고효율 PSU(전원공급장치) 시장 표준 리드, GaN 기술 결합 독점적 지위
2	Innoscience (이노사이언스)	글로벌 GaN 소자 점유율 1위, 가성비 기반 AI 서버 밸류체인 침투 가속화
3	Navitas Semiconductor	데이터센터 전용 GaN인프라 솔루션 공급, 엔비디아 등 AI 칩셋 전력 효율 파트너
4	STMicroelectronics	8kW 이상 고출력 AI 데이터센터 전용 SiC 모듈 라인업 다변화
5	Vicor (바이코)	AI 가속기(GPU/NPU) 바로 옆에 위치하는 고밀도 전력 분배 부문 독보적 기술력
